Vakuum-Spannplatten

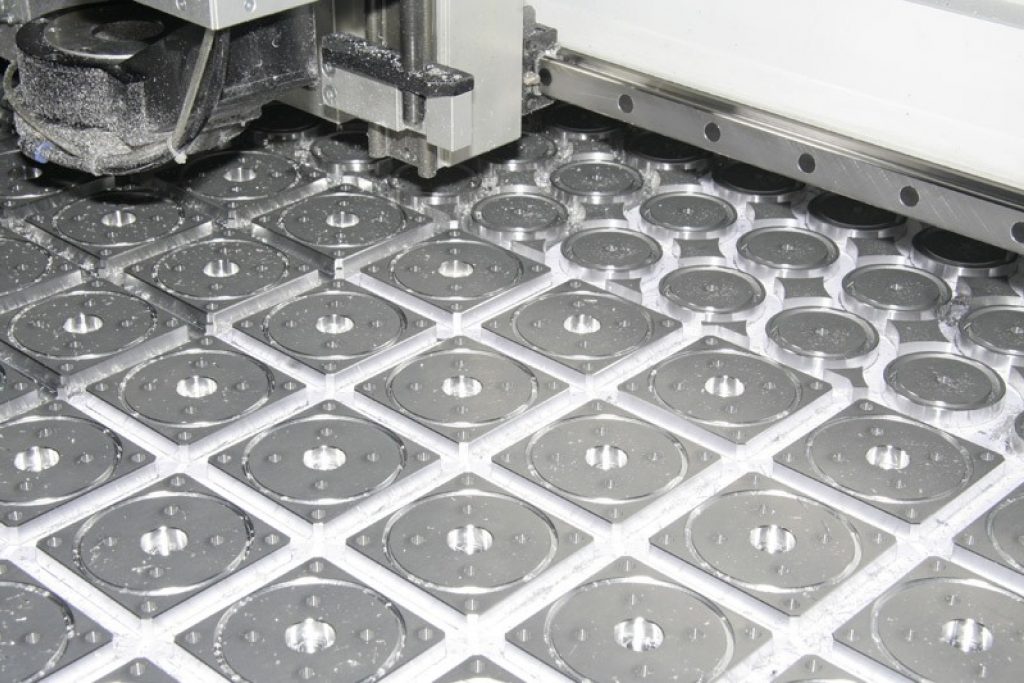

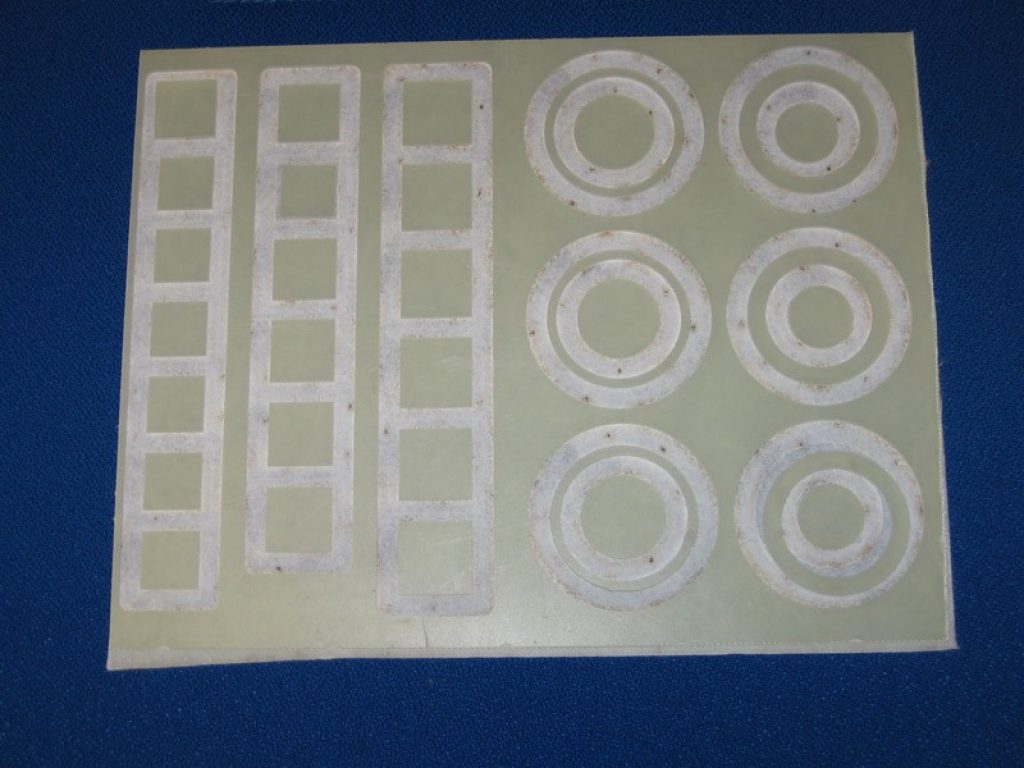

Vakuumspannen mit Vilmill von Witte ist immer dann die Lösung erster Wahl, wenn aus einem großformatigen Werkstück zahlreiche kleine Bauteile herausgearbeitet werden sollen.

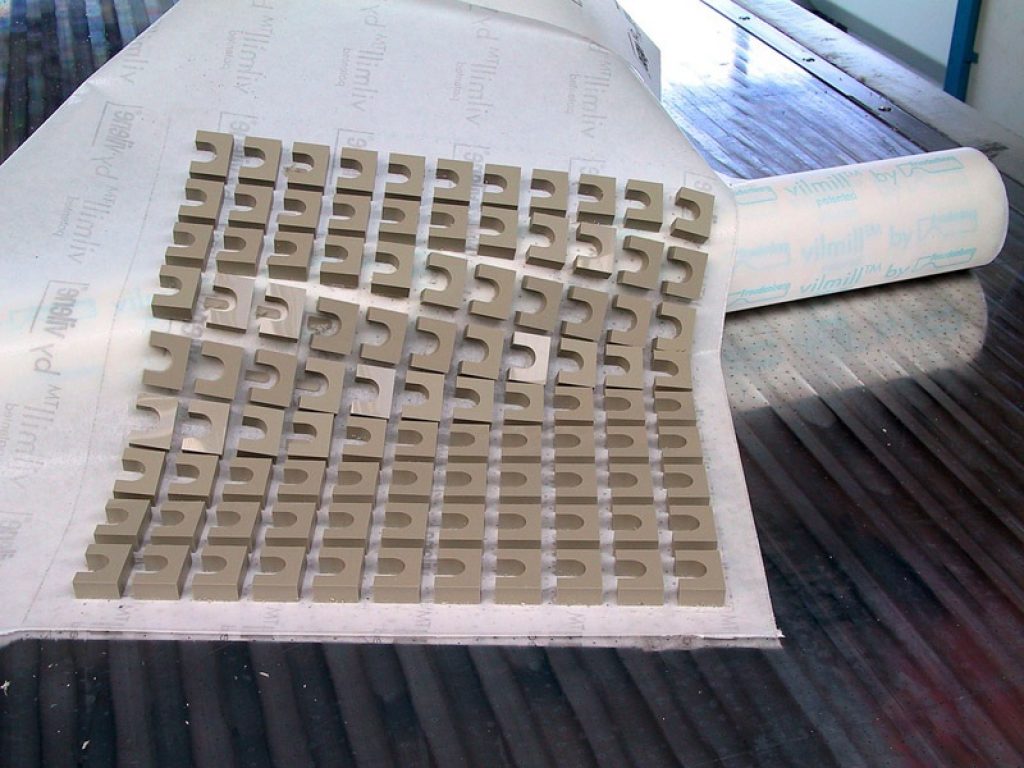

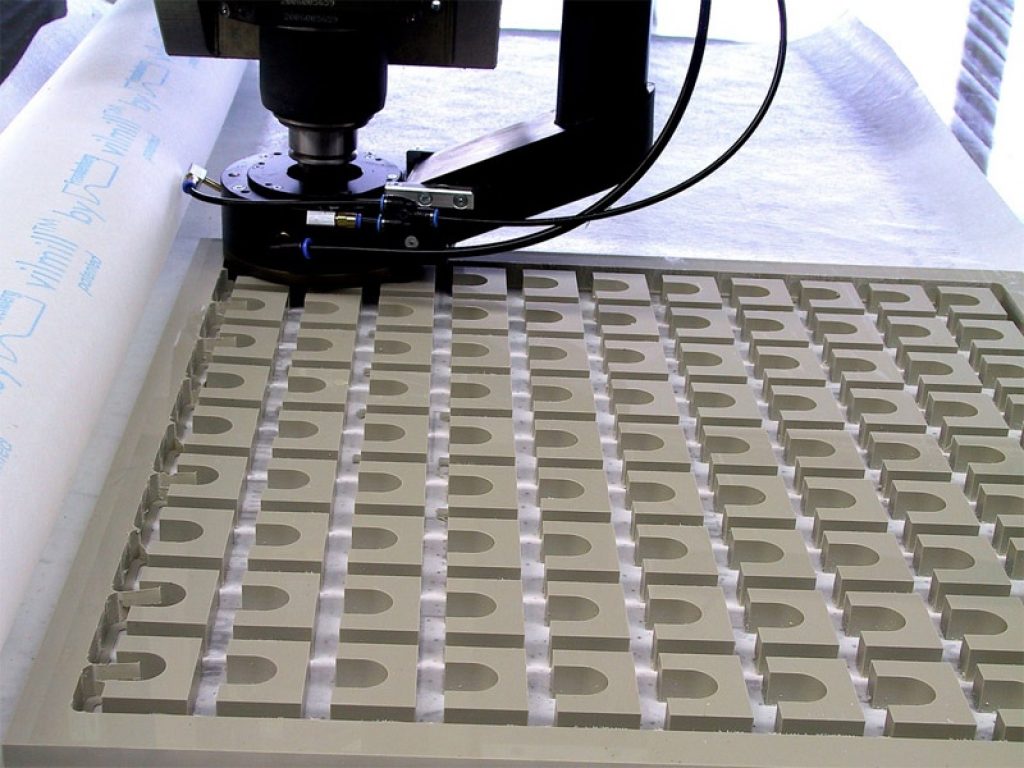

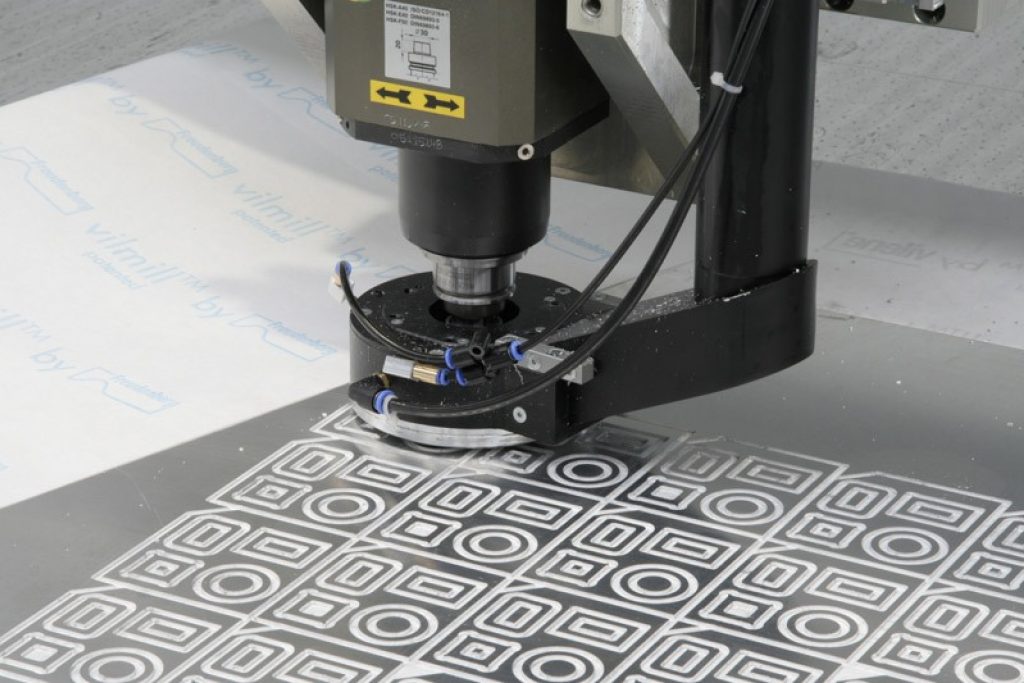

Das Vakuum-Spannsystem Vilmill besteht aus einer vliesartigen, beschichteten Folie, einer Vakuum-Spannplatte und einem leistungsfähigen Pumpensystem zur Vakuumerzeugung. Die Villmill-Folie wird zwischen Vakuum-Spannplatte und Werkstück platziert. Durch die Wärmeentwicklung während der Zerspanung „verklebt“ die spezielle Oberflächenbeschichtung das Werkstück mit der Vilmill-Folie. Durch diesen Halteeffekt bietet Vilmill zusätzliche Prozesssicherheit. Zudem wird der Abtransport der bearbeiteten Teile aus der Maschine deutlich erleichtert.


Voraussetzungen für den Einsatz

  • minimale Saugleistung 0,25 m² je 250-300 m³/h
  • hohes Vakuum
  • Spindeldrehzahl > 20.000 1⁄min
  • Lochrasterplatte mit Raster 10 Millimeter
  • angepasste Frässtrategie; Ein- und Ausfahren des Fräswerkzeugs über programmierte Rampen
